近期，核能安全所科研人员在耐热抗辐照钢设计方面取得新进展，相关研究成果发表在国际核材料领域知名期刊Journal of Nuclear Materials 上。
中国低活化马氏体钢(CLAM)因其良好的机械性能和相对成熟的制备技术被选为聚变堆包层的主要候选结构材料之一。马氏体钢的上限使用温度通常为550℃，本研究中采用了氧化物弥散强化(ODS)方法以进一步提升其上限使用温度。氧化物Y2Ti2O7是ODS钢中常用的强化相，通常是将钛(Ti)和三氧化二钇(Y2O3)与钢基体粉末进行机械合金化，并在随后的热固结或热处理过程中形成。然而，对于单独添加Y2Ti2O7在ODS钢制备过程中的结构演变和其对材料结构及性能影响机理尚不清楚。
在本研究中，核能安全所科研人员采用机械合金化和放电等离子体烧结方法制备了添加纳米Y2Ti2O7和非晶Y2Ti2O7的ODS-CLAM钢，研究了添加不同初始结构Y2Ti2O7的样品组织和拉伸性能。研究结果显示：纳米Y2Ti2O7在球磨过程中结构未发生变化，非晶Y2Ti2O7经球磨后部分转化为晶体氧化物;氧化物的初始结构对烧结后样品的微观结构和强度具有明显影响，添加非晶Y2Ti2O7的烧结样品中纳米颗粒尺寸更细，且在具有相近屈服强度时其具有较高的塑性。本研究阐明了Y2Ti2O7在材料制备过程中的结构演变，通过控制氧化物初始结构提升了ODS-CLAM钢性能，为强塑性ODS钢的研发提供了一定借鉴与参考。
本研究工作得到了中国科学院国际伙伴计划等项目的资助。
文章链接：https://www.sciencedirect.com/science/article/pii/S0022311524003106
图1 添加氧化物Y2Ti2O7的初始结构：(a-c) 纳米粉末;(d-e) 非晶粉末;(f) XRD图谱

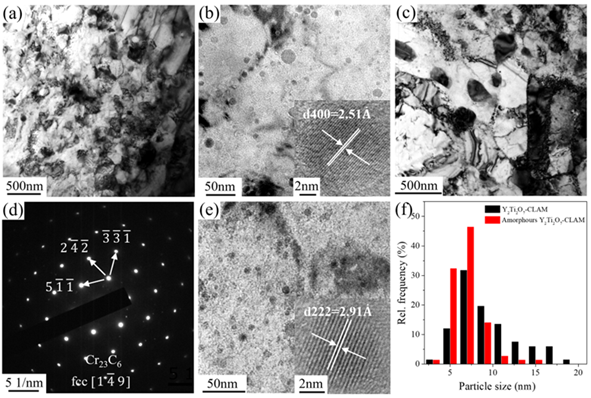

图2 烧结样品微结构及纳米颗粒尺寸统计：(a-d) Y2Ti2O7-CLAM样品;(e) 非晶 Y2Ti2O7-CLAM样品;(f) 纳米颗粒尺寸

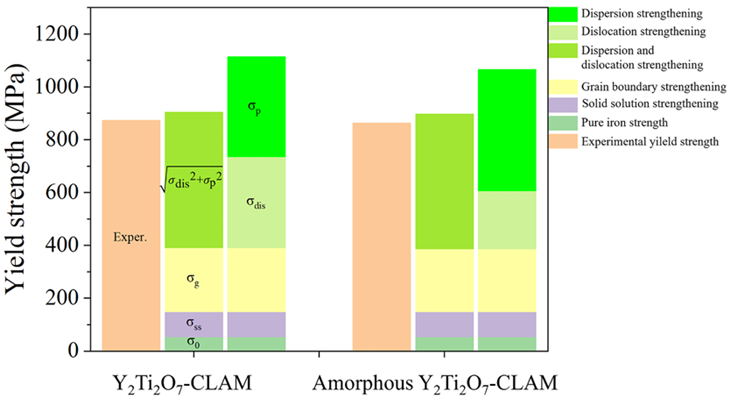

图3 两种回火样品的屈服应力实测值与计算值比较
免责声明：本网转载自合作媒体、机构或其他网站的信息，登载此文出于传递更多信息之目的，并不意味着赞同其观点或证实其内容的真实性。本网所有信息仅供参考，不做交易和服务的根据。本网内容如有侵权或其它问题请及时告之，本网将及时修改或删除。凡以任何方式登录本网站或直接、间接使用本网站资料者，视为自愿接受本网站声明的约束。
